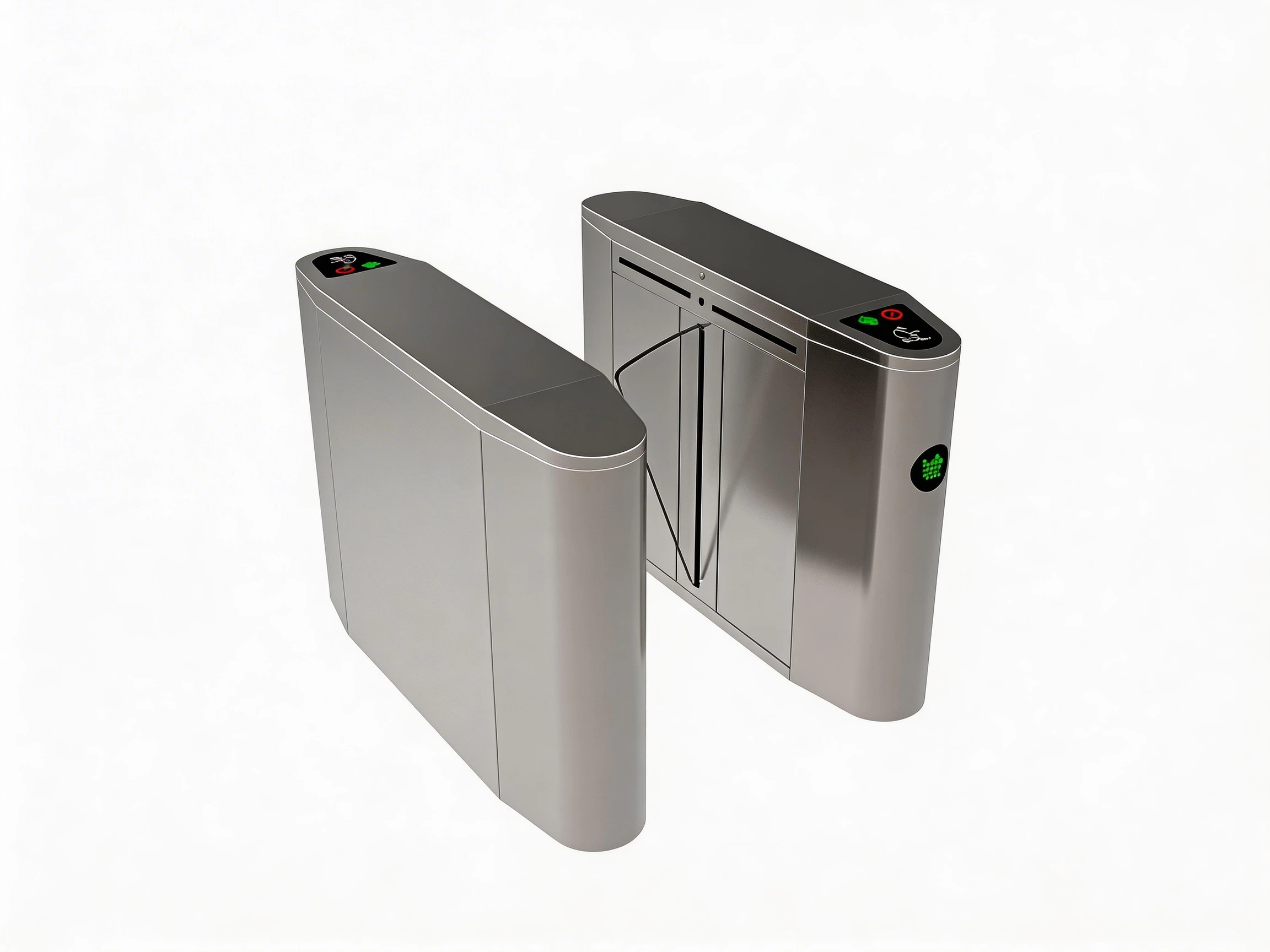

Klappenschranke mit Gesichtserkennung für Bürogebäude BLS-F207
● Bürstenloser Gleichstrommotor
Extrem robustes Hochgeschwindigkeits-Antriebssystem – Ausgestattet mit einem speziellen Getriebe für einen stabilen, geräuscharmen Betrieb bei hohen Geschwindigkeiten.
● Intelligente SPS-Steuerung
Intelligente SPS-integrierte Steuerung
Unterstützt die Anbindung an externe Zutrittskontrollsysteme und anpassbare Zutrittslogik.
● Antikollisionspuffer
Integrierte Detektoren und Antikollisionspuffer, die bei Erkennung von Hindernissen eine automatische Türschließverzögerung auslösen.
● Infrarotsensoren
Schutz vor Drängeln und unerlaubtem Durchfahren – Verhindert wirksam unbefugtes Eindringen, Drängeln und unerlaubtes Durchfahren.
● Automatische Sperre zurücksetzen
Automatische Verriegelung nach Leerlauföffnung
Verriegelt sich automatisch 30 Sekunden nach dem Öffnen (Zeitparameter sind einstellbar).
● Selbstdiagnose für Startups
Automatische Start-Selbstdiagnose
Diagnostiziert Motor, Sensoren und Steuerung beim Einschalten; wechselt in den Standby-Modus, wenn normal, und gibt einen Alarm aus, wenn ein Fehler vorliegt, und sperrt sich.
● Akustisch-visuelle Warnmeldung & LED-Anzeigen
Summer und Warnleuchte bei Störungen; mehrsprachige Sprachausgabe und LED-Anzeigen
Merkmale
● Schneller Wechsel zwischen Einbahn- und Zweibahnverkehr, angepasst an den Fußgängerstrom
● Schnelle Bewegungsreaktion, minimale Wartezeit beim Durchgang
● Modulare Bauweise, vereinfachte Installation ohne Spezialwerkzeug
● Ausführliches Handbuch und Video-Tutorials für eine schnelle Einrichtung
● Reservierte Wartungsöffnungen, einfache Bewegung/Wartung elektrischer Komponenten
● Fehlercodes löschen, Problem schnell lokalisieren
● Einfacher täglicher Wartungsaufwand (Reinigung/Inspektion), geringe Betriebs- und Wartungskosten
● Geräuscharmes Design (≤45dB), geeignet für Krankenhäuser/Bibliotheken
Technische Spezifikationen
| Parameter | Spezifikation |
| Material | Rahmen: Edelstahl 304/316, pulverbeschichteter Kohlenstoffstahl in verschiedenen Farben |
| Schwingbarrieren: Gehärtetes Glas, Acryl/PC/ABS | |
| Abmessungen | 1400 mm (L) × 280 mm (B) × 980 mm (H) (Standard), einige Sondermodelle haben abweichende Abmessungen, individuelle Anpassungen sind ebenfalls möglich. |
| Durchgangsbreite | Standard: 600 mm ist Standard, 900 mm sind einziehbare Flügel |
| Geschwindigkeitsleistung | 0,5–0,8 Sekunden pro Person, im Allgemeinen 30–40 Personen/Minute |
| Stromversorgung | Wechselstrom 100–240 V (Universalspannung); 50 Hz/60 Hz |
| Steuerspannung: 24 V DC | |
| Motorparameter | Bürstenloser Gleichstrommotor; Leistung: 40-60 W; Drehzahl: 3000 U/min (stabiler und geräuscharmer Betrieb) |
| ≥5 Millionen Zyklen; High-End-Modelle: ≥7–8 Millionen Zyklen | |
| Schnittstelle | Eingang: Relaissignal; Ausgang: potentialfreier Kontakt RS232, RS485 |
| Umweltbeständigkeit | Innen oder Außen |
| Betriebstemperatur: -25℃ bis 65℃; |
Struktur und Abmessungen
Die Kernstruktur des BOLAN-Drehkreuzes mit Klappenschranke besteht aus drei Hauptteilen: dem Hauptgehäuse (Maschinenkörper aus Edelstahl, LED-Anzeigen oben und an zwei Seiten, Kartenleserfenster an zwei Seiten usw.), dem bürstenlosen Motormechanismus (langlebige Antriebsmotoren mit Getriebe, interne Halterung, Klappenschranken) und dem Steuerungssystem (SPS-Controller-Hauptplatine, Netzteil).
Individualisierung & Zubehör
★Abmessungen & Layout: Vollständige Anpassung an die räumlichen Gegebenheiten und Projektspezifikationen
★ Materialien: Edelstahl 304/316 (korrosionsbeständig) oder pulverbeschichteter Kohlenstoffstahl (Sonderfarben); Oberflächen: gebürstet, Schneeflockenmuster, Spiegelglanz, matt
★Branding: Logogravur/Siebdruck auf Gehäuse/Klappe; individuell gestaltetes Lesefenster (Größe/Form) & Slogans
★Zubehör: LED-Anzeigen (festes rotes Kreuz/grüner Pfeil oder dynamischer Fluss); verstellbare Klappen (250–450 mm, ABS/gehärtetes Glas/Acrylglas, optionales Logo); optionaler akustischer Alarm und individuelle Ambientebeleuchtung
★Tragbare Option: Pulverbeschichteter Sockel für einfaches Umstellen
★ Beratung: Details finden Sie auf der Seite „Anpassungsdienste“; kontaktieren Sie uns bei speziellen Wünschen.
★ Fingerabdruckleser, Gesichtserkennung
★ QR-Code-Scanner
★ Karteneinleger, Münzsammler, Token-Sammler, Armbandsammler
★ Funkfernbedienung, Ausgangstaste
★ Akustischer Alarm
★ Sollten Sie weiteres Zubehör benötigen, kontaktieren Sie uns bitte.
Betrieb und Steuerung
• Einbahnstraßenregelung: Nur-in-Einbahnstraße mit Zugangskontrolle; Rückfahrt gesperrt, um unbefugten Zutritt zu verhindern.
• Zwei-Wege-Passageverifizierung: Validierung sowohl für die eingehende als auch für die ausgehende Richtung erforderlich.
• Freie Durchfahrt in eine Richtung: Uneingeschränkter Zugang in eine Richtung, die Gegenrichtung ist gesperrt.
• Voller Zugang/Vollständige Sperrung: Je nach Bedarf umschaltbar zwischen freiem Zweiwege-Durchgang und vollständiger Systemsperrung.
• Zutrittskontroll- und Zeiterfassungssystem: RFID-Karte/Armband, biometrische/Gesichtserkennung, Computer mit Verwaltungssoftware können auch direkt gesteuert werden
• Ticketsystem: QR-Code-Armband/Ticket, E-QR-Code
• Münz-/Wertmarkensammler oder RFID-Karteneinleger, Armbandsammler
• Exit-Taste (optional)
• Drahtlose Fernbedienung (optional)
• Manuelle Überschreibungstasten (optional)
• Infrarotsensor-Erkennung (werkseitige Einstellung optional)
•Bei anderen Steuerungssystemen oder Lösungen kontaktieren Sie uns bitte.
Anwendungsszenarien
