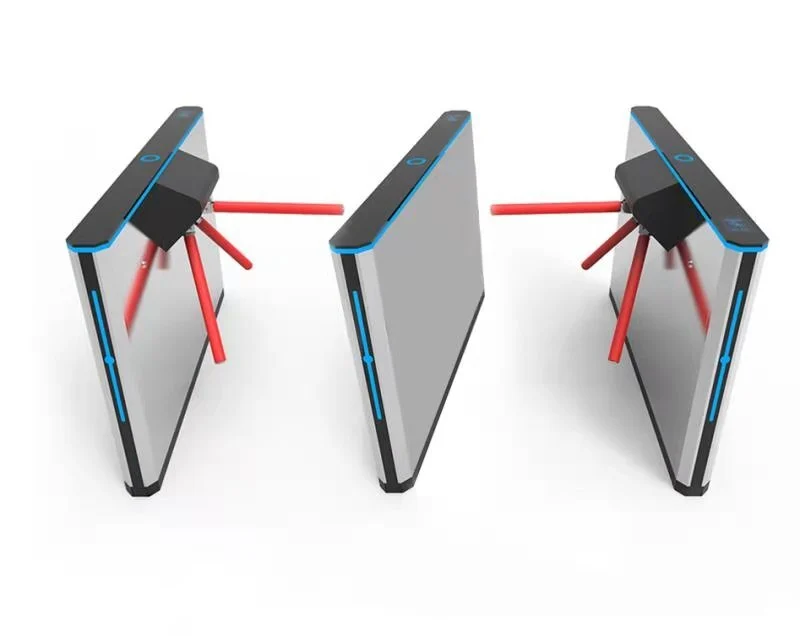

Vollautomatisches Drehkreuz-Zutrittskontrollsystem mit Dreibein-System BLS-T503
● Bürstenloser Gleichstrommotor
Ausgestattet mit einem bürstenlosen Gleichstrommotor, der einen reibungslosen und leisen Betrieb des Drehkreuzes ermöglicht und gleichzeitig dessen Lebensdauer verlängert.
● Selbstzentrierender Rotorantrieb
Wird nach jeder Umdrehung automatisch in die Ausgangsposition zurückgesetzt.
● Einklemmschutzmechanismus bei Stromausfall
Blockaden während der Drehung oder Einklemmen von Fußgängern verhindern.
● Antikollisionsschutzmechanismus
Stabiler und reibungsloser Betrieb, lange Lebensdauer und erhöhte Fußgängersicherheit.
● Automatische Entriegelung für Notfälle
Entriegelt und senkt die Schranken automatisch bei Stromausfall, um Notfall- und Sonderzugangsanforderungen zu erfüllen.
● Selbstdiagnose für Startups
Prüft beim Einschalten automatisch wichtige Komponenten und löst bei erkannten Fehlern einen Alarm aus.
Merkmale
● Kompatibilität von Multi-Verifizierungsmanagementsystemen
● Einklemmschutz + Schutz vor Drängeln, um einen sicheren Durchgang für einzelne Personen zu gewährleisten.
●C Korrosions- und verschleißfest für den häufigen Einsatz.
● Intelligente Störungsmeldung für schnelle Wartung.
● Die Geschwindigkeit ist für alle Gruppen und Szenarien anpassbar und bietet ein ausgewogenes Verhältnis zwischen Effizienz und Sicherheit.
● Notstromversorgung/manuelle Entriegelung für eine reibungslose Evakuierung.
● Modulare Bauweise, einfache Installation, geringe Wartungskosten.
● Staubdicht und wasserdicht für verschiedene Umgebungen
Technische Spezifikationen
| Parameter | Spezifikation |
| Material | Gehäuse: Edelstahl 304/ Edelstahl 316 für korrosive Umgebungen; Kohlenstoffstahl mit Pulverbeschichtung, Farben nach Wahl |
| Stativarme: 38 mm Durchmesser, Edelstahlrohr 304, Sicherheitshülsen optional, 500 mm Länge | |
| Abmessungen | Standard: 1400 mm (Länge) × 120 mm (Breite) × 1000 mm (Höhe); Kundenspezifische Anpassungen sind möglich. |
| Motor | Bürstenloser Antikollisionsmotor |
| Umgang mit Stromausfall | Automatischer Absenkarm (entriegelt) zur Gewährleistung des Fußgängerdurchgangs; manueller Hebearm bei eingeschalteter Stromversorgung (halbautomatisches Drehkreuz); automatischer Hebearm bei eingeschalteter Stromversorgung (vollautomatisches Drehkreuz) |
| Betriebsrichtung | Ein- oder bidirektional optional |
| Durchgangsbreite | 550-650 mm (geeignet für einen einzelnen Fußgängerdurchgang für Erwachsene) |
| Geschwindigkeitsleistung | 20-30 Personen pro Minute (unter normalen Zugangskontrollbedingungen) |
| Stromversorgung | Wechselstrom 100-240 V (Universalspannung); |
| Steuerspannung: 24 V DC | |
| Betriebsstrom | Ruhestrom: ≤ 800 mA; |
| Betriebsstrom: ≤ 2000 mA | |
| Schnittstelle | Eingang: Relaissignal; Ausgang: potentialfreier Kontakt RS232, RS485 |
| Umweltbeständigkeit | Schutzart IP54/IP65; |
| Betriebstemperatur: -25℃ bis 65℃; | |
| Verwendung | Innen oder Außen |
Struktur und Abmessungen
Das Bolan Tripod-Drehkreuz ist modular aufgebaut und ermöglicht so eine einfache Installation, Wartung und einen unkomplizierten Transport. Die Kernstruktur besteht aus drei Hauptkomponenten: dem Gehäuse (Brücken-Maschinenkörper, LED-Anzeigen oben oder an den Seiten, Kartenleserfenster oben oder an den Seiten usw.), dem Stativmechanismus (bürstenloser Antikollisionsmotor mit Maschinenkern, Armplatte und drei Dreharmen) und dem Steuerungssystem (Steuerplatine, Netzteil).
Individualisierung & Zubehör
★ Individuelles Design und Anpassung der Abmessungen an Ihr Website-Layout und Ihre funktionalen Anforderungen.
★ Verschiedene Materialien und Oberflächen: Edelstahl 304/316, pulverbeschichteter Kohlenstoffstahl, optional eloxiertes Aluminium; gebürstete, schneeflockenartige, spiegelnde und matte Oberflächenstrukturen erhältlich.
★ Erweiterbare Steuerplatinenschnittstelle zur Integration spezieller Managementsysteme oder zusätzlicher Funktionen.
★ Branding-Optionen: Logo-Einlage auf Edelstahlplatte oder Siebdruck für optimale Markenpräsenz.
Optionale LED-Statusanzeigen: Statisches rotes „X“/grüner Pfeil oder dynamische Lauflichter zur besseren Orientierung von Fußgängern.
★ Individuell anpassbare Lesefenster: Einstellbare Form/Größe, optionaler Logo- und Slogandruck.
★ Zwei Armoptionen: Vollverschweißt (Edelstahl-Schließköpfe) oder pressgeformt (Aluminium-Schließköpfe) für unterschiedliche Anwendungsfälle.
★ Optionale Upgrades: Farbige Armstulpen (bessere visuelle Unterscheidung) und akustische Alarmsysteme (erhöhte Sicherheit).
★ Tragbare, abnehmbare Version: Sockel aus Kohlenstoffstahl für Stabilität, leicht zu bewegen und zu installieren.
★RFID Kartenleser
★ Fingerabdruckleser, Gesichtserkennung
★ QR-Code-Scanner
★ ESD-Tester
★ Temperaturmessgerät
★ Karteneinleger , Münzsammler, Token-Sammler
★ Innen- oder Außenzwinge
★ Funkfernbedienung , Ausgangstaste, manueller Notauslöser
★ Akustischer Alarm
★ Falls Sie weiteres Zubehör benötigen, kontaktieren Sie uns bitte zur Bestätigung.
Betrieb und Steuerung
• Einbahnstraßendurchgang (Ein- oder Ausgang, andere Richtung gesperrt)
•Bidirektionaler Durchgang (unterstützt sowohl Ein- als auch Ausfahrt für Passberechtigte)
•Einbahnstraßen-Durchgang mit freiem Personenverkehr (Ein- oder Ausgang nur mit Genehmigung, andere Richtung frei)
• Freier Durchgang in beide Richtungen (sowohl Ein- als auch Ausgang für Notfälle frei)
• Bidirektional verriegelt (sowohl Ein- als auch Ausgang für besondere Situationen)
Kontrollwege
• Zutrittskontroll- und Zeiterfassungssystem: RFID-Karte/Armband, biometrische/Gesichtserkennung, Computer mit Verwaltungssoftware können auch direkt gesteuert werden
• ESD-System: ESD-Tester + RFID-Karte oder Gesichtserkennung oder nicht
• Ticketsystem: QR-Code-Armband/Ticket
• Münz-/Wertmarkensammler oder RFID-Karteneinsatz
• Exit-Taste
• Drahtlose Fernbedienung
• Manuelle Überschreibungstasten (optional)
•Bei anderen Steuerungssystemen oder Lösungen kontaktieren Sie uns bitte.Anwendungsszenarien
