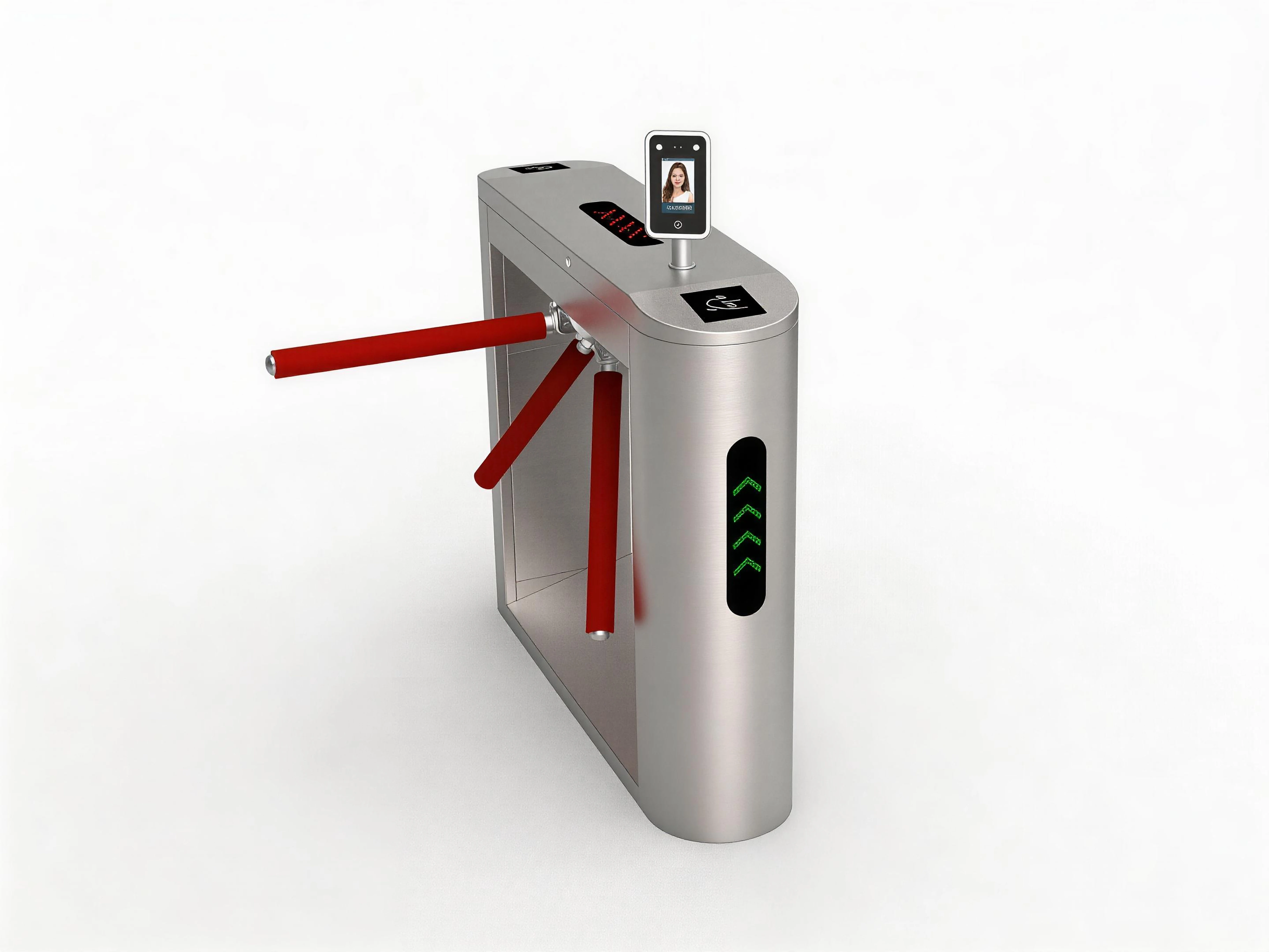

Vollautomatisches Drehkreuz mit Gesichtserkennung BLS-T502A
●Selbstzentrierender Rotorantrieb
Automatisches Zurücksetzen auf die Ausgangsposition nach jeder Drehung
●Bürstenloser Gleichstrommotor
Gewährleisten Sie einen reibungslosen und leisen Betrieb des Drehkreuzes und eine längere Lebensdauer.
●Einklemmschutzmechanismus bei ausgeschaltetem Stromkreis
Vermeidet Staus während der Rotation oder das Einklemmen von Fußgängern
●60°-Rücklaufsperre
Blockiert unbefugten und umgekehrten Durchgang
●Selbstdiagnose für Startups
Automatische Schlüsselprüfung beim Einschalten, Alarm bei Fehler
● Automatische Entriegelung für Notfälle
Die Arme entriegeln sich und fallen bei Stromausfall für Notfälle oder besondere Situationen herunter.
Merkmale
● Lange Lebensdauer: MTBF (mittlere Betriebsdauer zwischen Ausfällen) von über 1.000.000 Mal
● O Nur eine Person kann einmal passieren.
● Bidirektional oder unidirektional optional
● Strapazierfähiges Material, stromlinienförmiges Design für Sicherheit und ansprechende Optik
● Das modulare Design gewährleistet eine einfache Installation und Wartung.
● Die Arme entriegeln und fallen im Notfall oder bei Stromausfall ab.
● Der bürstenlose Motor gewährleistet einen ruhigen und leisen Betrieb sowie eine lange Lebensdauer.
● Flow-LED-Anzeigen leiten die Benutzer deutlicher
● Vollautomatische Effizienzsteigerung und Benutzerfreundlichkeit
Technische Spezifikationen
| Parameter | Spezifikation |
| Material | Gehäuse: Edelstahl 304/ Edelstahl 316 für korrosive Umgebungen; Kohlenstoffstahl mit Pulverbeschichtung, Farben nach Wahl |
| Stativarme: 38 mm Durchmesser, Edelstahlrohr 304, Sicherheitshülsen optional, 500 mm Länge | |
| Abmessungen | Standard: 1400 mm (Länge) × 280 mm (Breite) × 980 mm (Höhe); Kundenspezifische Anpassungen sind möglich. |
| Motor | Bürstenloser Gleichstrommotor |
| Umgang mit Stromausfall | Automatischer Absenkarm (entriegelt) zur Gewährleistung des Fußgängerdurchgangs; manueller Hebearm bei eingeschalteter Stromversorgung (halbautomatisches Drehkreuz); automatischer Hebearm bei eingeschalteter Stromversorgung (vollautomatisches Drehkreuz) |
| Betriebsrichtung | Ein- oder bidirektional optional |
| Durchgangsbreite | 550-650 mm (geeignet für einen einzelnen Fußgängerdurchgang für Erwachsene) |
| Geschwindigkeitsleistung | 20-30 Personen pro Minute (unter normalen Zugangskontrollbedingungen) |
| Stromversorgung | Wechselstrom 100-240 V (Universalspannung); |
| Steuerspannung: 24 V DC | |
| Betriebsstrom | Ruhestrom: ≤ 800 mA; |
| Betriebsstrom: ≤ 2000 mA | |
| Schnittstelle | Eingang: Relaissignal; Ausgang: potentialfreier Kontakt RS232, RS485 |
| Umweltbeständigkeit | Schutzart IP54/IP65; |
| Betriebstemperatur: -25℃ bis 65℃; | |
| Verwendung | Innenbereich |
Struktur und Abmessungen
Das vollautomatische Drehkreuz Bolan mit Dreibeinstativ ist modular aufgebaut. Die Kernstruktur besteht aus drei Hauptteilen: dem Hauptgehäuse (Maschinenkörper in Gehäuseform, LED-Anzeigen oben und an zwei Seiten, Kartenleserfenster an zwei Seiten usw.), dem Antriebs- und Dreibeinmechanismus (bürstenloser Motor, Maschinenkern, Armplatte und drei Dreharme) und dem Steuerungssystem (Steuerplatine, Stromversorgung, Schnittstellenteile).
Individualisierung & Zubehör
★ Individuell auf den Veranstaltungsort zugeschnittenes Design und Anpassung der Abmessungen, die flexibel an Ihre Standortvorgaben und funktionalen Bedürfnisse angepasst werden können.
★ Vielfältige Material- und Oberflächenauswahl: erhältlich in Edelstahl 304/316, pulverbeschichtetem Kohlenstoffstahl und optional eloxiertem Aluminium; die Oberflächen umfassen gebürstete, schneeflockenartige, spiegelnde und matte Texturen, um unterschiedlichen ästhetischen Ansprüchen gerecht zu werden.
★ Markenindividualisierung: Logos können mittels Edelstahlplatteneinlage oder Siebdruck zur Markenpräsentation aufgebracht werden.
★ LED-Statusanzeigen: Optional statische rote "X"- und grüne Pfeilanzeigen oder dynamische, fließende Lichteffekte zur deutlichen Wegweisung für Fußgänger.
★ Anpassbare Lesefenster: Form und Größe einstellbar, optionaler Logo- und Slogandruck nach spezifischen Anforderungen.
★ Zwei Armkonfigurationsoptionen: vollverschweißte Arme mit Edelstahl-Verschlussköpfen oder pressgeformte Arme mit Aluminium-Verschlussköpfen, die sich an unterschiedliche Einsatzszenarien anpassen.
★ Optionale funktionale Erweiterungen: farbige Ärmelstulpen zur besseren visuellen Unterscheidung und akustische Alarmsysteme für verbesserte Sicherheitshinweise.
★ Tragbare und abnehmbare Ausführung: Ausgestattet mit einer Basis aus Kohlenstoffstahlplatte zur Verbesserung der Stabilität und Erleichterung des Transports und der Installation.
★ Für detaillierte Informationen zur individuellen Anpassung besuchen Sie bitte unsere entsprechende Serviceseite; kontaktieren Sie gerne unser Team, um Ihre persönlichen Wünsche zu besprechen.
★RFID Kartenleser
★ Fingerabdruckleser, Gesichtserkennung
★ QR-Code-Scanner
★ ESD-Tester
★ Temperaturmessgerät
★ Karteneinleger , Münzsammler, Token-Sammler
★ Innen- oder Außenzwinge
★ Funkfernbedienung , Ausgangstaste
★ Akustischer Alarm
★ Falls Sie weiteres Zubehör benötigen, kontaktieren Sie uns bitte zur Bestätigung.
Betrieb und Steuerung
• Einbahnstraßendurchgang (Ein- oder Ausgang, andere Richtung gesperrt)
• Universeller Durchgang in beide Richtungen (unterstützt sowohl Ein- als auch Ausgang)
• Einbahnstraßen-Durchgang mit freiem Personenverkehr (Ein- oder Ausgang nur mit Genehmigung, andere Richtung frei)
• Freier Durchgang in beide Richtungen (sowohl Ein- als auch Ausgang für Notfälle frei)
• In beide Richtungen verriegelt (sowohl Ein- als auch Ausgang für besondere Situationen)
Kontrollwege
• Zutrittskontroll- und Zeiterfassungssystem: RFID-Karte/Armband, biometrische/Gesichtserkennung, Computer mit Verwaltungssoftware können auch direkt gesteuert werden
• ESD-System: ESD-Tester + RFID-Karte oder Gesichtserkennung oder nicht
• Ticketsystem: QR-Code-Armband/Ticket
• Münz-/Wertmarkensammler oder RFID-Karteneinsatz
• Exit-Taste
• Drahtlose Fernbedienung
•Bei anderen Steuerungssystemen oder Lösungen kontaktieren Sie uns bitte.Anwendungsszenarien
