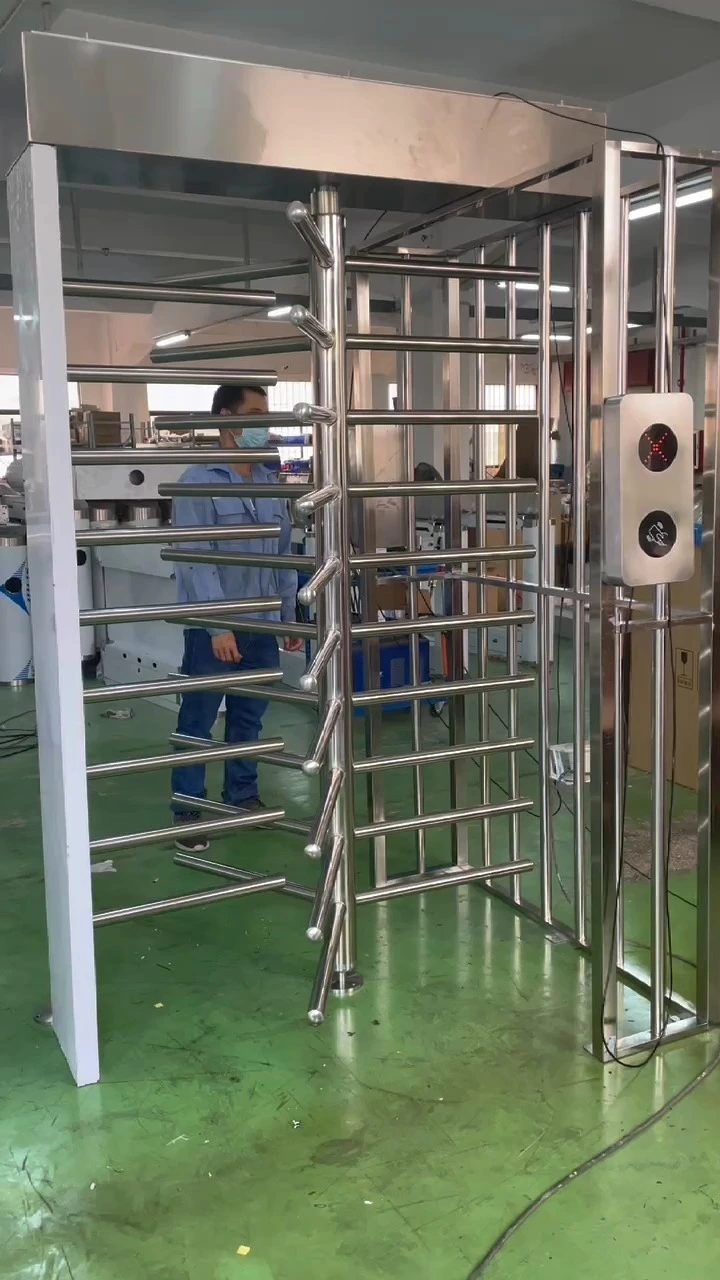

Ganzkörper-Drehkreuz mit intelligentem RFID-Kartenleser und Zugangskontrollsystem BLS-FH55
● Automatischer Rotorrückstellmechanismus
Der Drehkreuzrotor fährt nach jeder Umdrehung automatisch in seine Ausgangsposition zurück und gewährleistet so einen reibungslosen Ablauf für den nächsten Benutzer.
● Intelligente automatische Verriegelungsfunktion
Löst nach 30 Sekunden eine Selbstverriegelung aus (Standarddauer, vollständig anpassbar), wenn das Tor ein offenes Signal erkennt, aber kein Fußgänger durchgeht.
● Einklemmschutz
Verhindert Blockieren des Rotors oder Einklemmen von Fußgängern während der Rotation im Falle eines plötzlichen Stromausfalls
● Anti-Reverse-Access-System
Um zu verhindern, dass Fußgänger in umgekehrter Richtung passieren, wird der Zugang ausschließlich in eine Richtung oder in eine bestimmte Richtung sichergestellt.
● Hydraulischer Stoßdämpfungsmechanismus
Stabilerer und geräuschloser Betrieb, reduzierter mechanischer Verschleiß für längere Lebensdauer
● Dauergeschmierte Lager
Reibungsloser Betrieb und einfache Wartung, einfache Installation ohne Ausrichtung
● Entsperrschutz für Notfälle
Entsperrschutz für Notfälle und Sonderanforderungen bei Stromausfall
Merkmale
● Hohe Sicherheit durch Anti-Tailgating- und Anti-Catching-Funktionen
● Abgerundete Rotorarme mit Einklemmschutz gewährleisten die Sicherheit des Benutzers.
● Leicht bedienbare Notentriegelung für schnelle Evakuierung
● Die robuste Konstruktion hält starker Beanspruchung stand und zeichnet sich durch eine lange Lebensdauer aus.
● Nahtlose Integration mit bestehenden Sicherheitssystemen (Zutrittskontrolle, Videoüberwachung, Alarmanlagen)
● Das wetterfeste Gehäuse schützt die internen Komponenten vor Beschädigungen
● Klare visuelle und akustische Hinweise leiten den Benutzer bei der Bedienung (LED-Anzeige, Sprachausgabe)
● Wartungsarmes Design reduziert die Betriebskosten
Technische Spezifikationen
| Parameter | Spezifikation |
| Material | Rahmen: Edelstahl 304 oder Kohlenstoffstahl/Edelstahl 201, pulverbeschichtet (Farben wählbar, rost- und korrosionsbeständig); Edelstahl 316 optional |
| Arme: 3/4-Zoll-Arme optional, gerades Rohr, U-förmig oder Edelstahlplatte optional | |
| Abmessungen | Hauptkörper: 1400 mm (Länge) × 1200 mm (Breite) × 2230 mm (Höhe) Arme: 38 mm Durchmesser, 610 mm Länge |
| Durchgangsbreite | Fußgängereingang 650 mm (individuell an die Bedürfnisse angepasst) |
| Geschwindigkeitsleistung | 25–35 Personen/Minute; Öffnungszeit der Schranke: 0,8–1,2 Sekunden nach Autorisierung |
| Stromversorgung | Wechselstrom 100-240 V (Universalspannung); |
| Steuerspannung: 24 V DC | |
| Mechanismus | Mit hydraulischer Stoßdämpfung |
| Mit dauergeschmierten Lagern | |
| Schnittstelle | Eingang: Relaissignal; Ausgang: potentialfreier Kontakt RS232, RS485 |
| Umweltbeständigkeit | Schutzart IP54/IP65; |
| Betriebstemperatur: -25℃ bis 65℃; | |
| Drehwinkel | 90/120 Grad |
| Umgang mit Stromausfall | Automatische Entriegelung zur Gewährleistung des Fußgängerpasses; automatische Verriegelung beim Einschalten. Bei speziellen Standorten (Gefängnisse, Regierungseinrichtungen usw.) mit hohen Sicherheitsanforderungen können wir dies ebenfalls ändern. |
Struktur und Abmessungen
Das Bolan-Drehkreuz in voller Höhe mit barrierefreiem Durchgang zeichnet sich durch eine robuste, vierteilige Kernkonstruktion aus: ein oberes Gehäuse (mit zwei Kernmechanismen, Hauptsteuerplatine und Netzteil), zwei seitliche Zaunelemente (zum Schutz des geschlossenen Durchgangs) und ein mittleres Zaunelement. Es ist mit einem unabhängigen Rotationssystem ausgestattet, bestehend aus einer Rotorwelle (passend für 3 oder 4 Arme) und Basislagern für einen stabilen Betrieb, sowie einem Schwingtor mit Mechanismus.
Individualisierung & Zubehör
★ Maßgeschneidertes Design & Abmessungen – individuell angepasst an Ihre Gegebenheiten vor Ort und die spezifischen Projektanforderungen.
★ Vielfältige Material- und Oberflächenoptionen – wählen Sie zwischen Edelstahl 304/316, pulverbeschichtetem Kohlenstoffstahl (Sonderfarben auf Anfrage); die Oberflächenveredelungen umfassen gebürstete, schneeflockenartige, spiegelnde und matte Texturen. Eloxiertes Aluminium mit optionalen Farbkombinationen ist für ausgewählte Modelle ebenfalls erhältlich.
★ Individuelle Logoanbringung – erhältlich über Edelstahl-Namensschilder oder Siebdruck.
★ Flexible LED-Anzeige – Wählen Sie zwischen festen roten "X"-/grünen Pfeilanzeigen oder dynamischen, fließenden roten/grünen Pfeilanzeigen.
★ Individuell anpassbare Lesefensterspezifikationen – Unterstützung personalisierter Anpassungen von Fenstergröße und -form sowie Hinzufügen von Logo oder Slogan
★ Rotationsoptionen – 3- oder 4-armige Rotation optional, gerades Rohr oder U-förmiges Rohr optional, Edelstahlplatte oder Acrylplatte optional
★ Optionale Auswahl der Armmaterialien – Vollständige Schweißabdeckung aus Edelstahl oder PVC-Abdeckung optional
★ Optionales Audio-Alarmsystem – kann je nach Benutzerbedarf integriert werden
★ Tragbare/Abnehmbare Lösung – Optionale Grundplatte aus geschweißtem Kohlenstoffstahl für Szenarien, die eine einfache Versetzung und temporäre Aufstellung erfordern.
★ Weitere Informationen finden Sie auf unserer Seite zu Anpassungsleistungen. Sollten Sie weitere spezielle Wünsche haben, kontaktieren Sie uns bitte zur Bestätigung.
★ Fingerabdruckleser, Gesichtserkennung
★ QR-Code-Scanner
★ Karteneinleger, Armbandsammler, Münzsammler, Token-Sammler
★ Innen- oder Außentheke
★ Funkfernbedienung, Druckknopf
★ Akustischer Alarm
★ Sollten Sie weiteres Zubehör benötigen, kontaktieren Sie uns bitte.
Betrieb und Steuerung
• Einbahnstraße mit kontrolliertem Ein- oder Ausgang, andere Richtung gesperrt
• Zweirichtungs-Einzeldurchgang für kontrollierten Ein- und Ausgang
• Freier Durchgang in einer Richtung zum Ein- oder Ausgang, andere Richtung gesperrt
• Immer frei oder gesperrt
• Zutrittskontroll- und Zeiterfassungssystem: RFID-Karten-/Armbandleser, biometrische Terminals/Gesichtserkennung; die direkte Steuerung über einen Computer mit spezieller Managementsoftware ist ebenfalls möglich.
• Ticketverifizierungssystem: QR-Code-Armbänder und Papiertickets.
• Münz-/Wertmarkensammler oder RFID-Karteneinführungsgerät.
• Ausgangstaster für Einbahnstraßen-Zugangskontrollszenarien.
• Drahtlose Fernbedienung für schnelle Bedienung vor Ort.
• Automatische Entriegelung bei ausgeschaltetem Strom für besondere Situationen und Notfälle.
Anwendungsszenarien
