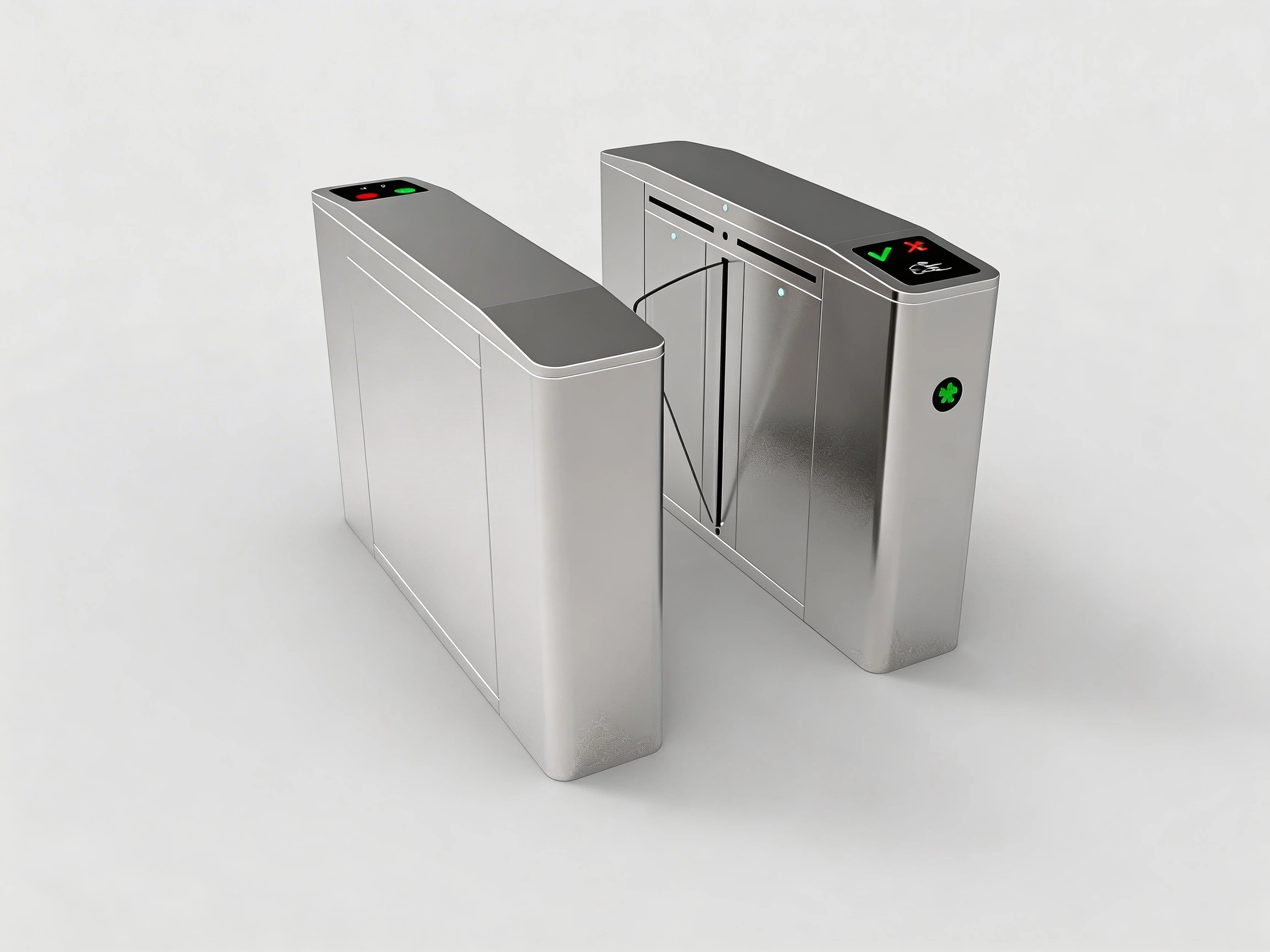

Tourniquet à battant anti-collision fonctionnel pour la sécurité des entrées BLS-F208
● Moteur CC sans balais
Entraînement ultra-robuste à grande vitesse associé à une boîte de vitesses, assurant un fonctionnement stable et silencieux.
● Contrôleur PLC intelligent
Contrôleur PLC intelligent intégré, prenant en charge la liaison avec des systèmes de contrôle d'accès externes et une logique d'accès personnalisée.
● Tampons anti-collision
Détecteurs intégrés et amortisseurs anti-collision qui déclenchent la suspension de la fermeture des portes en cas de détection d'obstacles.
● Capteurs infrarouges
Système multipoints ; antiblocage/hayon/marche arrière/retournement et confirmation de passage ;
● Réinitialisation du verrouillage automatique
Mécanisme de verrouillage automatique qui s'active automatiquement après 30 à 90 secondes d'inactivité (les paramètres de temporisation sont réglables).
● Autodiagnostic de la startup
Vérification des composants clés à la mise sous tension ; affichage du code d’erreur ; passage bloqué en cas de défauts critiques.
● Alerte audio-visuelle et indicateurs LED
Avertisseur sonore et lumineux en cas d'anomalies ; signal vocal multilingue et indicateurs LED
Caractéristiques
● Durée de vie du mouvement ≥ 7 millions de cycles, servomoteur haut de gamme pour une utilisation à haute fréquence
● Acier inoxydable 304 épaissi (couvercle 1,5 mm, corps 1,2 mm), grande capacité de charge
● Système anti-pincement/anti-collision au niveau du noyau, sécurité de passage de base garantie
● Transmission par engrenages de précision, faible usure et faible taux de panne
● Rabat en acrylique haute résistance de 10 mm, excellente résistance aux chocs
● Rail de guidage renforcé, ouverture/fermeture stable sans vibrations
● Couleur/matière du rabat personnalisée (transparent/bleu, etc.)
● Conception silencieuse (≤45 dB), adaptée aux hôpitaux/bibliothèques
Spécifications techniques
| Paramètres | Spécification |
| Matériel | Cadre : acier inoxydable 304/316, acier au carbone avec revêtement en poudre coloré |
| Barrières pivotantes : Verre trempé Acrylique/PC/ABS | |
| Dimensions | 1400 mm (L) × 280 mm (l) × 980 mm (H) (dimensions standard). Certains modèles spéciaux présentent des dimensions différentes et peuvent être personnalisés. |
| Largeur du passage | Standard : 600 mm (standard), 900 mm (ailes rétractables) |
| Performances de vitesse | 0,5 à 0,8 seconde par personne, généralement 30 à 40 personnes/min |
| Alimentation | CA 100-240 V (tension universelle) ; |
| Tension de commande : 24 V CC | |
| Paramètres du moteur | Moteur CC sans balais ; Puissance : 40-60 W ; Vitesse de rotation : 3 000 tr/min (fonctionnement stable et silencieux) |
| ≥ 5 millions de cycles ; Modèles haut de gamme : ≥ 7 à 8 millions de cycles | |
| Interface | Entrée : signal de relais ; sortie : contact sec RS232, RS485 |
| Résistance environnementale | Intérieur ou extérieur |
| Température de fonctionnement : -25℃ à 65℃ ; |
Structure et dimensions
La structure de base du tourniquet à barrière à rabat BOLAN se compose de trois parties principales : l’armoire principale (corps de machine en acier inoxydable, indicateurs LED sur le dessus et les deux côtés, fenêtres de lecteur de cartes des deux côtés, etc.), le mécanisme des moteurs sans balais (moteurs d’entraînement durables avec transmission, support interne, barrières à rabat) et le système de contrôle (carte mère du contrôleur PLC, alimentation électrique).
Personnalisation et accessoires
★ Dimensions et agencement : Entièrement personnalisables pour s’adapter aux contraintes spatiales du site et aux exigences spécifiques du projet
★ Matériaux et finitions : Acier inoxydable 304/316 (excellente résistance à la corrosion) et acier au carbone thermolaqué (couleur personnalisée disponible). Finitions de surface proposées : brossée, effet neige, miroir, mate
★ Options de personnalisation : Le logo peut être apposé par gravure ou sérigraphie sur le boîtier/panneau à rabat ; fenêtre de lecture personnalisable (taille/forme) et slogans de la marque
★ Accessoires : Indicateurs LED (croix rouge/flèche verte fixe ou lumière dynamique) ; portillons réglables (largeur 230–430 mm, ABS/verre trempé/acrylique en option, logo en option) ; alarme sonore et éclairage d’ambiance personnalisables selon votre décoration (en option).
★ Modèle portable : Socle en acier au carbone en option pour un déplacement aisé sur site
★ Consultation : Pour connaître les paramètres de personnalisation détaillés, consultez notre page Services de personnalisation ; contactez-nous directement pour toute demande de personnalisation spécifique.
★ Lecteur d'empreintes digitales, reconnaissance faciale
★ Scanner de code QR
★ Carte à collectionner, collectionneur de pièces, collectionneur de jetons, collectionneur de bracelets
★ Télécommande RF, bouton de sortie
★ Alarme sonore
★ Pour tout autre accessoire dont vous pourriez avoir besoin, n'hésitez pas à nous contacter.
Exploitation et contrôle
• Passage autorisé à sens unique : vérification à sens unique requise, sens inverse verrouillé pour empêcher toute entrée non autorisée.
• Passage vérifié dans les deux sens : validation nécessaire dans les deux sens, à l’arrivée et au départ.
• Passage libre à sens unique : accès illimité dans un sens, le sens inverse étant verrouillé.
• Mode Accès complet/Verrouillage complet : Possibilité de basculer entre le libre passage bidirectionnel et le verrouillage complet du système selon les besoins.
voies de contrôle
• Système de contrôle d'accès et de gestion du temps de présence : cartes/bracelets RFID, biométrie/reconnaissance faciale, contrôle direct possible par ordinateur équipé d'un logiciel de gestion
• Système de billetterie : bracelet/billet à code QR, code QR électronique
• collecteur de pièces/jetons ou insert de carte RFID, collecteur de bracelets
• Bouton de sortie (facultatif)
• Télécommande sans fil (en option)
• Touches de commande manuelle (en option)
• Détection par capteur infrarouge (paramètre d'usine optionnel)
• Pour tout autre système de contrôle ou solution, veuillez nous contacter.
Scènes d'application
