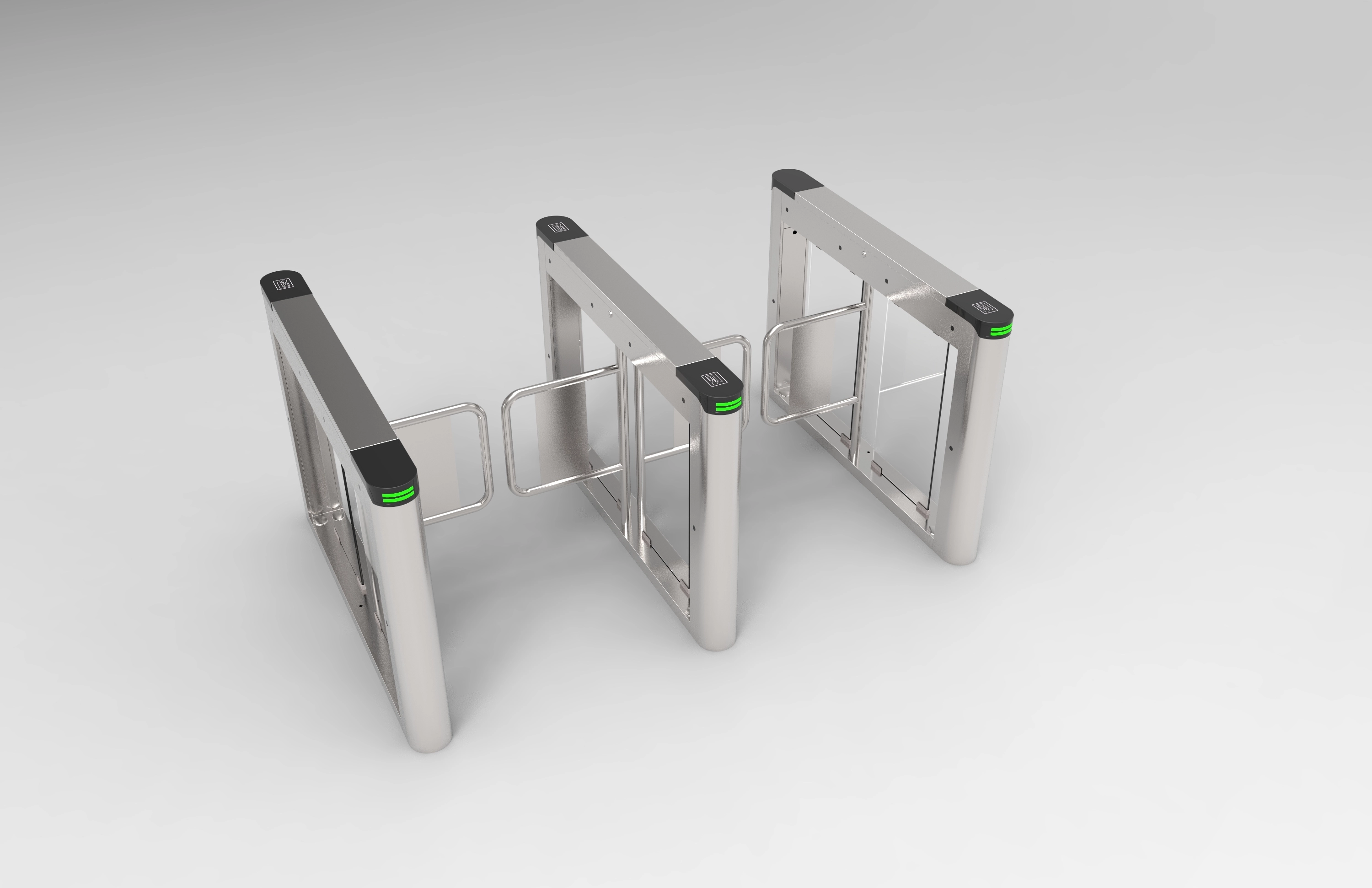

BLS-S205 Draagbare draaipoort, fysieke barrière, tourniquet, toegangsbeheeroplossing
● Borstelloze gelijkstroommotor
Het fungeert als de belangrijkste aandrijfcomponent en kenmerkt zich door een hoog rendement, een laag geluidsniveau en een lange levensduur. Het maakt gebruik van gesloten-lus snelheidsregeling om een stabiele werking te garanderen, zelfs bij frequente voetgangerspassages.
● Beweging ter voorkoming van aanrijdingen
Geïntegreerde antibotsingsfunctie met dempingsmechanisme, die de impactkracht effectief absorbeert wanneer de vleugel met kracht wordt geduwd of botst. Beschermt de mechanische structuur tegen schade, keert na een botsing automatisch terug naar de normale stand en garandeert een stabiele en duurzame werking, zelfs bij frequent of oneigenlijk gebruik.
● Hall-sensor
Een magnetische inductiecomponent die de positie en snelheid van de motor in realtime meet, waardoor gesloten-lus aandrijfregeling en effectieve motoroverbelastingsbeveiliging mogelijk zijn.
● Infraroodsensoren
Uitgerust met infrarooddetectie op meerdere punten om blokkeren, bumperkleven en achteruitrijden te voorkomen. Controleert de status van de voetgangerspassage en behoudt stabiele prestaties in zowel binnen- als buitenomgevingen.
● PLC-controller
Het fungeert als het "brein" van het tourniquet en is verantwoordelijk voor signaalverwerking, het uitvoeren van commando's en de naadloze integratie met externe toegangscontrole- en tijdregistratiesystemen.
● Automatische vergrendeling resetten
Vergrendelt automatisch bij ongeautoriseerde of abnormale doorgang en reset automatisch na geldige doorgang. Vergrendelt automatisch als er binnen 30 seconden (instelbare tijd) geen doorgang wordt gedetecteerd.
● Zelfdiagnose voor startups
Het systeem inspecteert automatisch de belangrijkste componenten bij het opstarten, geeft de bijbehorende foutcodes weer en blokkeert de doorgang in geval van kritieke storingen.
● Audiovisuele waarschuwing en LED-indicatoren
Geïntegreerde zoemer en waarschuwingslampje voor meldingen van afwijkingen, met configureerbare alarmmodi; biedt meertalige gesproken aanwijzingen en led-lichtindicaties om voetgangers te begeleiden voor een ordelijke en veilige doorgang.
Functies
● Borstelloze DC-motor en antibotsingsmechanisme, stabiel, stil en lange levensduur, gebruiksvriendelijk
● Compact formaat en lichtgewicht, gemakkelijk te transporteren, installeren en onderhouden.
● Infrarooddetectie voor het voorkomen van bumperkleven, beknelling, achteruitrijden en terugtrekken.
● Het roestvrijstalen hoofdframe met versterkte zwenkarmen maakt langdurig gebruik mogelijk.
● Automatische ontgrendeling voor noodgevallen of speciale toepassingen bij stroomuitval
● De droge contactsignaalinterface ondersteunt integratie met de meeste tijdregistratie- en toegangscontrolesystemen op de markt.
Technische specificaties
| Parameters | Specificatie |
| Materiaal | Frame: Roestvrij staal, koolstofstaal, poedercoating in diverse kleuren naar keuze |
| Draaihekken: 10 mm dik, gemaakt van acryl, gehard glas, PVC of roestvrij staal. | |
| Afmetingen | Hoofdgedeelte: 1200 mm (lengte) * 135 mm (breedte) * 980 mm (hoogte) Draaibare slagbomen: 300 mm-450 mm breedte |
| Doorgangsbreedte | Standaard: 600-900 mm op maat gemaakt, sommige speciale modellen kunnen veel breder zijn. |
| Snelheidsprestaties | 25-35 personen/min; Openingstijd slagboom: 0,2-0,5 s na autorisatie (veel sneller dan draaipoorten) |
| Voeding | Wisselstroom 100-240V (universele spanning); |
| Stuurspanning: DC 24V | |
| Motorparameters | Borstelloze DC-motor; Vermogen: 40-60W; Rotatiesnelheid: 3000 tpm (stabiele en geluidsarme werking) |
| Savor-motor, vermogen: 60-100W; toerental: 3000 tpm (stabiele en geluidsarme werking) | |
| Interface | Ingang: relaissignaal; uitgang: potentiaalvrij contact RS232, RS485 |
| Milieuweerstand | IP54/IP65-classificatie; |
| Bedrijfstemperatuur: -25℃ tot 65℃; |
Structuur en afmetingen
De standaard BOLAN draaipoort heeft een modulaire structuur: een corrosiebestendig hoofdframe van roestvrij staal of koolstofstaal met een coating in diverse kleuren, horizontale draaibare slagbomen (gehard glas/roestvrijstalen panelen/acryl, aanpasbare breedte voor ADA-conformiteit), een nauwkeurig borstelloos DC-aandrijfmechanisme voor een stille en stabiele werking, ingebouwde infrarood sensoren tegen teruglopen, beknelling en meelopen, een besturingsprintplaat met voeding, LED-indicator en geluidsalarm, enz.
Aanpassingen en accessoires
★ Maatwerkoplossingen: Wij bieden volledige maatwerkoplossingen om uw unieke projectvereisten om te zetten in praktische, hoogwaardige draaipoortsystemen voor toepassingen in de praktijk.
★ Aanpasbaarheid qua formaat en indeling: Flexibel ontwerp qua vorm en afmetingen om te passen bij diverse locatieomstandigheden en verschillende architectonische indelingsplannen.
★ Aanpasbaar transmissiesysteem: Ondersteuning voor gepersonaliseerde configuratie van het transmissiesysteem om te voldoen aan verschillende eisen op het gebied van bedrijfssnelheid, rijstabiliteit en gebruiksintensiteit.
★ Uitbreidbare moederbordinterface: Het hoofdregelbord kan worden uitgerust met diverse koppelingsinterfaces om verbinding te maken met intelligentere systemen voor uitgebreidere functionaliteit.
★ Materiaal en oppervlakteafwerking: De kast is verkrijgbaar in 304/316 roestvrij staal of gepoedercoat staal met aangepaste kleuren; oppervlakteopties zijn onder andere geborsteld, mat, spiegelend en mat. De zwenkvleugels kunnen van glas, acryl of roestvrij staal zijn met een verstelbare breedte; aangepaste kleuren, logo's, verlichting en decoratieve afwerkingen zijn mogelijk.
★ Visuele merkaanpassing: Logo graveren of printen op maat op de behuizing en zijpanelen; openingen voor toegangscontrolepanelen op maat om een consistente merkuitstraling te behouden.
★ Optionele functionele modules: Uitbreidbare componenten zoals statische/dynamische dubbele led-indicatoren, spraakalarmsystemen en aangepaste sfeerverlichtingssystemen.
★ Flexibele installatiemogelijkheden: Optionele basisconstructie voor eenvoudige verplaatsing en flexibele opstelling op locatie.
★ Professionele maatwerkservice: Raadpleeg onze servicepagina voor meer informatie over maatwerk; neem direct contact met ons op voor specialistische of projectspecifieke maatwerkbehoeften.
★ Vingerafdrukscanner, gezichtsherkenning
★ QR-codescanner
★ Kaartinleg, muntenverzamelaar, tokenverzamelaar, polsbandjesverzamelaar
★ RF-afstandsbediening, exit-knop
★ Geluidsalarm
★ Mocht u nog andere accessoires nodig hebben, neem dan gerust contact met ons op.
Bediening en controle
• Toegangscontrole- en tijdregistratiesysteem: RFID-kaart/polsbandje, biometrische/gezichtsherkenning, computer met beheersoftware kan ook rechtstreeks worden aangestuurd
• Ticketsysteem: QR-code polsbandje/ticket, E-QR-code
• Munt-/tokenverzamelaar of RFID-kaartinvoer, polsbandjesverzamelaar
• Afsluitknop (optioneel)
• Draadloze afstandsbediening (optioneel)
• Handmatige override-toetsen (optioneel)
• Handmatig indrukken na uitschakeling
• Detectie via infraroodsensor (fabrieksinstelling optioneel)
•Voor andere besturingssystemen of oplossingen kunt u dit met ons bespreken.
