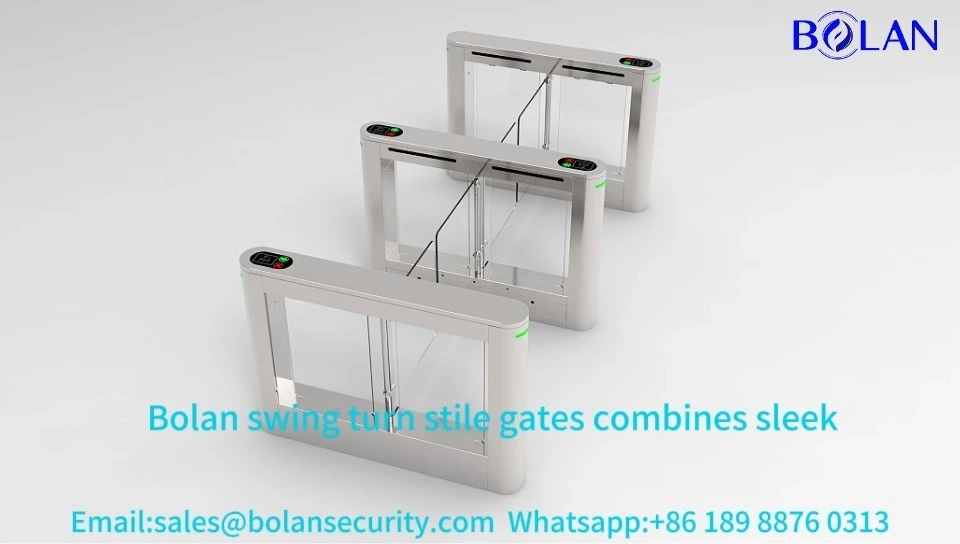

Buitendraaibare slagboom ADA-draaipoort met gezichtsherkenning voor voetgangerstoegangscontrole BLS-S403
● Borstelloze gelijkstroommotor
Hoogwaardige aandrijving met hoog rendement, laag geluidsniveau en lange levensduur; gesloten-lus snelheidsregeling zorgt voor stabiele werking tijdens hoogfrequente passages.
● Koppelingsmechanisme
De elektromechanische koppeling ondersteunt het handmatig duwen van de zwenkarm voor noodevacuatie bij stroomuitval en schakelt automatisch weer in zodra de stroom is hersteld.
● Hall-sensor
De magnetische positie- en snelheidsdetector maakt gesloten-lusregeling van de aandrijving mogelijk en biedt realtime overbelastingsbeveiliging voor de motor.
● Infraroodsensoren
Meerpuntsarraydetectoren bieden functies zoals anti-beknelling, anti-meelopen, anti-omkeer- en anti-terugloopbeveiliging, plus doorgangsvalidatie; ze zijn geschikt voor zowel binnen- als buitenomgevingen.
● Slimme PLC-controller
De centrale besturingseenheid van de tourniquet verwerkt signalen, geeft bedieningscommando's af en integreert naadloos met toegangscontrole- en tijdregistratiesystemen.
● Automatische vergrendeling resetten
De zwenkarm wordt automatisch vergrendeld bij ongeautoriseerde/abnormale toegang en gereset na geldige doorgang; instelbare time-out van 30 seconden voor automatische vergrendeling als er geen doorgang plaatsvindt.
● Zelfdiagnose voor startups
Voert bij het inschakelen automatisch een inspectie van de belangrijkste componenten uit, geeft foutcodes weer en blokkeert onmiddellijk de doorgang wanneer kritieke fouten worden gedetecteerd.
● Audiovisuele waarschuwing en LED-indicatoren
Het systeem integreert een zoemer en waarschuwingslampje voor meldingen bij afwijkende situaties; meertalige gesproken aanwijzingen en led-indicatoren begeleiden voetgangers op een ordelijke en veilige manier.
Functies
● Ondersteuning voor meerkanaals koppelingsbesturing
● Zelfcontrole bij ingeschakelde stroom, waardoor de onderhoudskosten worden verlaagd.
● Hoofdframe van roestvrij staal 304 met gestandaardiseerd ontwerp
● Pas de rotatiesnelheid van de zwenkarmen aan de hand van de voetgangersstroom aan.
● Alle kanalen worden automatisch geopend in geval van brand.
● Een gesproken aanwijzing begeleidt de voetganger duidelijk om over te steken.
● Ondersteuning voor verbinding met beeldscherm
Technische specificaties
| Parameters | Specificatie |
| Materiaal | Frame: geanodiseerd aluminium, kleuren naar keuze |
| Draaihekken: 10 mm dik, gemaakt van acryl, gehard glas, PVC of roestvrij staal. | |
| Afmetingen | Hoofdgedeelte: 1400 mm (lengte) * 185 mm (breedte) * 1020 mm (hoogte) Draaibare slagbomen: 280 mm-430 mm breedte |
| Doorgangsbreedte | Standaard: 600-900 mm op maat gemaakt, sommige speciale modellen kunnen veel breder zijn. |
| Snelheidsprestaties | 25-35 personen/min; Openingstijd slagboom: 0,2-0,5 s na autorisatie (veel sneller dan draaihekken) |
| Voeding | Wisselstroom 100-240V (universele spanning); |
| Stuurspanning: DC 24V | |
| Motorparameters | Borstelloze DC-motor; Vermogen: 40-60W; Rotatiesnelheid: 3000 tpm (stabiele en geluidsarme werking) |
| Savor-motor, vermogen: 60-100W; rotatiesnelheid: 3000 tpm (stabiele en geluidsarme werking) | |
| Interface | Ingang: relaissignaal; uitgang: potentiaalvrij contact RS232, RS485 |
| Milieuweerstand | IP54/IP65-classificatie; geschikt voor binnen- en buitengebruik. |
| Bedrijfstemperatuur: -25℃ tot 65℃; |
Structuur en afmetingen
De standaard BOLAN draaipoort heeft een modulaire structuur: een corrosiebestendig hoofdframe van roestvrij staal of koolstofstaal met een coating in diverse kleuren, horizontale draaibare slagbomen (gehard glas/roestvrijstalen panelen/acryl, aanpasbare breedte voor ADA-conformiteit), een nauwkeurig borstelloos DC-aandrijfmechanisme voor een stille en stabiele werking, ingebouwde infrarood sensoren tegen teruglopen, beknelling en meelopen, een besturingsprintplaat met voeding, LED-indicator en geluidsalarm, enz.
Aanpassingen en accessoires
★ Ontwerpservice op maat
Oplossingen op maat, afgestemd op uw specifieke behoeften; concepten worden omgezet in praktische, functionele tourniquets.
★ Aangepaste formaten en lay-outs
Afmetingen en configuraties op maat; perfect afgestemd op de beschikbare ruimte op locatie en de installatiespecificaties van het project.
★ Hoogwaardige materialen en afwerkingen
· Hoofdgedeelte: 304/316 roestvrij staal of gepoedercoat staal (kleur op maat); afwerkingen: geborsteld, sneeuwvlok, spiegelend, mat.
· Draaibare barriers: in breedte verstelbaar (glas/acryl/staal) met aanpasbare kleuren, logo's, verlichting en decoraties
★ Merkaanpassing
Logo graveren of zeefdrukken op kasten en afscheidingen; op maat gemaakte toegangscontrolevensters voor een uniforme merkuitstraling.
★ Optionele accessoire-upgrades
Beschikbare extra opties: LED-indicatoren met dubbele modus (statisch/dynamisch), geluidsalarmen, aanpasbare sfeerverlichting.
★ Draagbare configuratie
Optionele basisbevestiging voor eenvoudige verplaatsing op locatie en flexibele inzetmogelijkheden.
★ Ondersteuning voor maatwerk
Volledige details vindt u op de pagina 'Aanpassingsservices'; vragen over specifieke wensen zijn welkom.
★ Vingerafdrukscanner, gezichtsherkenning
★ QR-codescanner
★ Kaartinleg, muntenverzamelaar, tokenverzamelaar, polsbandjesverzamelaar
★ Draadloze afstandsbediening, exitknop
★ Geluidsalarm
★ Mocht u nog andere accessoires nodig hebben, neem dan gerust contact met ons op.
Bediening en controle
• Eenrichtingsverkeer geautoriseerd: Vooraf ingestelde richting vereist authenticatie; doorgang in omgekeerde richting blijft geblokkeerd.
• Tweewegsverificatie: Bij in- en uitreis is verificatie van de legitimatie vereist.
• Eenrichtingsverkeer: Onbelemmerd verkeer in één richting; de rijstrook voor achteruitrijden is standaard geblokkeerd.
• Dubbele modus (volledige toegang/vergrendeling): Schakel tussen vrije doorgang in beide richtingen en volledige systeemvergrendeling.
• Toegangscontrole- en tijdregistratiesysteem: RFID-kaart/polsbandje, biometrische/gezichtsherkenning, computer met beheersoftware kan ook rechtstreeks worden aangestuurd
• Ticketsysteem: QR-code polsbandje/ticket, E-QR-code
• Munt-/tokenverzamelaar of RFID-kaartinvoer, polsbandjesverzamelaar
• Afsluitknop (optioneel)
• Draadloze afstandsbediening (optioneel)
• Handmatige override-toetsen (optioneel)
• Handmatig indrukken na uitschakeling
• Detectie via infraroodsensor (fabrieksinstelling optioneel)
•Voor andere besturingssystemen of oplossingen kunt u dit met ons bespreken.
Toepassingsscenario's
