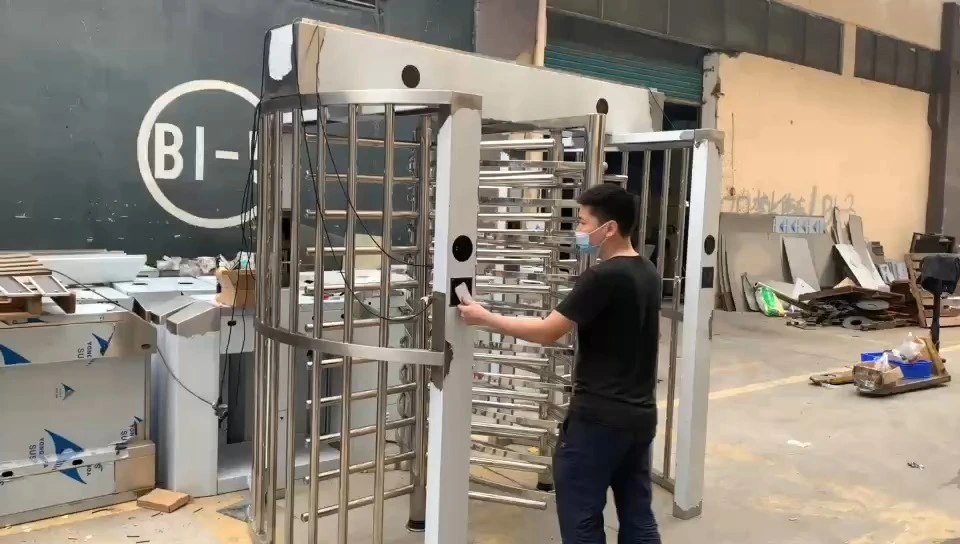

Hochsicherheits-Drehkreuz mit zwei Kanälen, Zutrittskontrolle BLS-FH53D
● Automatischer Rotorrückstellmechanismus
Der Drehkreuzrotor kehrt nach jeder Umdrehung automatisch in seine Ausgangsposition zurück.
● Intelligente automatische Verriegelungsfunktion
Löst nach 30 Sekunden eine Selbstverriegelung aus (Standarddauer, vollständig anpassbar), wenn das Tor ein offenes Signal erkennt, aber kein Fußgänger durchgeht.
● Einklemmschutz
Verhindert Blockieren des Rotors oder Einklemmen von Fußgängern während der Rotation im Falle eines plötzlichen Stromausfalls
● Anti-Reverse-Access-System
Ein Fußgänger , der rückwärts durch das Drehkreuz geht
● Hydraulischer Stoßdämpfungsmechanismus
Stabilerer und geräuschloser Betrieb, geringerer mechanischer Verschleiß für eine längere Lebensdauer.
● Dauergeschmierte Lager
Reibungsloser Betrieb und einfache Wartung
● Entsperrschutz im ausgeschalteten Zustand
Für Notfälle und besondere Anforderungen
Merkmale
● Der Anti-Tailgating-Mechanismus verhindert mehrere Einträge mit einer einzigen Validierung.
● Das modulare Design ermöglicht eine einfache Installation und zukünftige Erweiterungen.
● Kompatibel mit Gesichtserkennungs-, QR-Code- und Kartenlesesystemen
● LED-Statusanzeigen (rot/grün/gelb) liefern eindeutige Zugangssignale
● Das robuste Antriebssystem unterstützt den 24/7-Betrieb unter hoher Verkehrsbelastung.
● Automatische Ein- und Ausschaltfunktion mit Selbstverriegelung für Notfälle
● Fernsteuerung oder RFID-/biometrische Zugangskontrolle
● Doppelter Eingang, wahlweise in beide Richtungen oder in eine Richtung
Technische Spezifikationen
| Parameter | Spezifikation |
| Material | Rahmen: Edelstahl 304 oder Kohlenstoffstahl/Edelstahl 201, pulverbeschichtet (Farben wählbar, rost- und korrosionsbeständig); Edelstahl 316 optional; Großzaun wahlweise aus Acrylglas oder Edelstahlrohr |
| Arme: 3/4-Zoll-Arme optional, gerades Rohr, U-Form, Edelstahlplatte oder Acrylplatte optional | |
| Abmessungen | Hauptkörper: 2400 mm (Länge) × 1500 mm (Breite) × 2310 mm (Höhe) Arme: 38 mm Durchmesser, 610 mm Länge |
| Durchgangsbreite | Fußgängereingang 650 mm (individuell an die Bedürfnisse angepasst) |
| Geschwindigkeitsleistung | 25–35 Personen/Minute; Öffnungszeit der Schranke: 0,8–1,2 Sekunden nach Autorisierung |
| Stromversorgung | Wechselstrom 100-240 V (Universalspannung); |
| Steuerspannung: 24 V DC | |
| Mechanismus | Mit hydraulischer Stoßdämpfung |
| Mit dauergeschmierten Lagern | |
| Schnittstelle | Eingang: Relaissignal; Ausgang: potentialfreier Kontakt RS232, RS485 |
| Umweltbeständigkeit | Schutzart IP54/IP65; |
| Betriebstemperatur: -25℃ bis 65℃; | |
| Drehwinkel | 90/120 Grad, 3-armig oder 4-armig |
| Umgang mit Stromausfall | Automatische Entriegelung zur Gewährleistung des Fußgängerpasses; automatische Verriegelung beim Einschalten. Bei speziellen Standorten (Gefängnisse, Regierungseinrichtungen usw.) mit hohen Sicherheitsanforderungen können wir dies ebenfalls ändern. |
Struktur und Abmessungen
Das Bolan-Drehkreuz in voller Höhe mit barrierefreiem Durchgang zeichnet sich durch eine robuste, vierteilige Kernkonstruktion aus: ein oberes Gehäuse (mit zwei Kernmechanismen, Hauptsteuerplatine und Netzteil), zwei seitliche Zaunelemente (zum Schutz des geschlossenen Durchgangs) und ein mittleres Zaunelement. Es ist mit einem unabhängigen Rotationssystem ausgestattet, bestehend aus einer Rotorwelle (passend für 3 oder 4 Arme) und Basislagern für einen stabilen Betrieb, sowie einem Schwingtor mit Mechanismus.
Individualisierung & Zubehör
★ Individuelles Design & Abmessungen – Konstruiert, um den Gegebenheiten vor Ort, dem Dekorationsstil und den projektspezifischen technischen Anforderungen gerecht zu werden.
★ Material- und Oberflächenvielfalt – Verfügbare Materialien: Edelstahl 304/316, pulverbeschichteter Kohlenstoffstahl (Farbe individuell konfigurierbar), große Zaunelemente optional aus Edelstahlrohr oder Acrylglas; Oberflächen: gebürstet, Schneeflockenoptik, Spiegelglanz, matt. Eloxiertes Aluminium mit optionalen Farbvarianten ist für ausgewählte Modelle erhältlich.
★ Logo-Anbringung – Zwei Methoden: Montage auf einem Edelstahl-Namensschild oder Siebdruck.
★ Flexible LED-Anzeigekonfigurationen – Zwei Betriebsmodi: feste rote "X"/grüne Pfeilanzeigen oder dynamische rot-grüne Pfeilanzeigen.
★ Anpassungsparameter für das Lesefenster – Unterstützung personalisierter Anpassungen an Fenstergröße, -form und Logo-/Slogandruck.
★ Rotorstruktur-Optionen – Konfigurierbare Rotortypen: 3-armig/4-armig; Rohrformen: gerade/U-förmig; Paneelmaterialien: Edelstahl/Acryl.
★ Optionen für die Gehäuseausführung – Optionale Konfigurationen: vollständig geschweißtes Edelstahlgehäuse oder schwarzes PVC-Schutzgehäuse.
★ Optionales Audio-Alarmsystem – Integration von akustischen Alarmmodulen auf Anfrage für Sicherheitswarnfunktionen.
★ Tragbare/Abnehmbare Lösung – Optionale geschweißte Kohlenstoffstahl-Grundplatte für temporäre Installationen und mobile Anwendungen.
★ Detaillierte Spezifikationen finden Sie auf der Seite „Anpassungsdienste“. Kontaktieren Sie unser technisches Team, um weitere individuelle Anforderungen zu bestätigen.
★ Fingerabdruckleser, Gesichtserkennung
★ QR-Code-Scanner
★ Karteneinleger, Armbandsammler, Münzsammler, Token-Sammler
★ Innen- oder Außentheke
★ Funkfernbedienung, Druckknopf
★ Akustischer Alarm
★ Sollten Sie weiteres Zubehör benötigen, kontaktieren Sie uns bitte.
Betrieb und Steuerung
- Beide Kanäle können als unidirektional eingestellt werden (z. B. einer für den Eingang, einer für den Ausgang).
- Jeder Kanal kann je nach Steuerungsanforderungen auch bidirektionalen Zugriff unterstützen.
• Zwei Eingänge, eine Richtung steuerbar, andere Richtung gesperrt
• Dualmodus (Voller Zugriff/Sperre): Umschaltbar zwischen freiem Zwei-Wege-Durchfluss und vollständiger Systemsperre, nur Notverriegelung oder -entriegelung.
• Zutrittskontroll- und Zeiterfassungssystem: RFID-Karten/Armbänder, biometrische Terminals/Gesichtserkennung; direkte Steuerung über Computer mit spezieller Managementsoftware ist ebenfalls möglich.
• Ticketverifizierungssystem: QR-Code-Armbänder und Papiertickets.
• Münz-/Wertmarkensammler oder RFID-Karteneinführungsgerät.
• Ausgangstaster für Einbahnstraßen-Zugangskontrollszenarien.
• Drahtlose Fernbedienung für schnelle Bedienung vor Ort.
• Notfallmaßnahme für freie Durchfahrt bei ausgeschaltetem Strom
Anwendungsszenarien
